特点：

1 宽带阻尼结构工作桌面，可消除表面共振2 蜂窝型内芯，质量轻，具有很好的刚度

3 约束层芯板4 完全密封孔5 无焊接应力，随时间变化台板不会因应力而产生变形

结构概述：

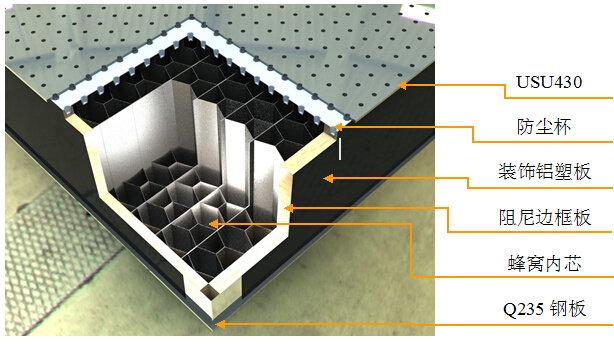

  蜂窝结构隔振平台台板，作为于光学实验、医学实验、精密仪器生产检测、航天航空实验等的载体，因其具有高刚度低质量比率特点，能提高实验的精度、提供坚固安装平台的作用，其结构为蜂窝空心结构，包括上下面板、隔离杯和蜂窝状芯板；便于实验附件的固定安装，面板采用高导磁不锈钢（430），表面不生锈，保证了实验室清洁度；隔离杯采用的是拉伸铝冲压成型，可防止噪音在内部产生震荡给实验造成误差,同时能防尘、防水、防止小物品坠落到平台内部，便于清理；内部蜂窝状芯板采用的是梯形薄钢板相互対粘中间并夹有钢板形成的像蜂巢形状的结构，它能在降低芯板质量的情况下使刚度最大化。

性能指标：

主要性能指标

1.光学平台。长：3000mm；宽：1500mm；台面厚度：250mm；高：800mm；长宽高误差均不超过5%。

2.载荷能力：不小于1200kg

3.固有频率垂直方向：≦5Hz ；水平方向：≦5Hz。

4.最大动挠度系数：≦2.2×10-3

5.最大相对位移：≦0.58nm。

6.台面平面度：≦0.02-0.05mm/m2 ;

7.台面螺孔距：25mm (误差不超过5%)  孔径：M6。

8.防振系统;四个方形钢管支撑内,内置四点高分子橡胶阻尼隔振装置支撑架。调平方式：手动调平

9.台面板材质：   10mm厚1Cr17高导磁不锈钢加工制造，成品厚＞9.5mm

10.台体内状结构： 台体内部蜂窝状钢质结构， 内部全部精加工无毛刺，无残余加工油渍，干净整洁

11.台体底板材质,  8mm厚Q235钢板，底面防锈处理

12..台体总厚度,    250mm

13..台面离地高度   800mm，正负20mm调节

14.台体内状结构：台体内部蜂窝状钢质结构， 内部全部精加工无毛刺，无残余加工油渍，干净整洁

15. 振 幅：≤1.2um ;

16. 台面平整精度：0.05mm/m2 ;

17. 表面光洁度： ≤0.8 ～1.2um

18.台面状态：表面、四周精密研磨，光滑平整
